AY/Y单级多级离心泵

AY/Y单级多级离心泵

一、 AY型单两级离心油泵,是在老Y型油泵系列的基础上进行改造并重新设计的。它是为满足现代化建设的需要,尽快地适应以节能为中心的设备更新换代而发展的新产品, 具有下列特...
0
联系我们+

产品描述

一、
AY型单两级离心油泵,是在老Y型油泵系列的基础上进行改造并重新设计的。它是为满足现代化建设的需要,尽快地适应以节能为中心的设备更新换代而发展的新产品,
具有下列特点:
1、轴承体部件将原35,50,60轴承体分别用45,55,70轴承体,提高了可靠性。
2、水力过流部位采用了高效节能泵的水力模型,平均比老Y型油泵的效率高5—8%。
3、为保持继承性,AY型油泵的结构型式、安装尺寸、性能参数范围保持与Y型油泵相同,便于老装置更新改造。
4、零部件通用化程度高,通标件为几个系列产品共用。
5、选材精炼,主体以Ⅱ、Ⅲ类材料为主,轴承体等零部件增加为铸钢、铸铁两种,为寒冷地区、露冷地区、露天使用、船用提供了有利条件。
6、轴承有空气冷、风扇冷、水冷三种,根据泵的不同使用温度选用。其中风扇冷尤为适宜和于缺水或水质差的地区。二、AY型单、两级油泵系列性能范围流量Q=2.5~600m3/h 扬程H=30~330m 温度T=-45℃~+420℃AY型油泵可用在石油精制、石油化工和化学工业及其他地方输送不含固体颗粒的石油、液化石油气和其他介质。
50AYⅡ60×2B,250AYS Ⅲ 150C50,250--吸入口直径(mm)A--第一次改造Y--离心油泵S--第一叶轮为双吸Ⅱ、Ⅲ--过流部位零件材料代号:Ⅰ类为HT250,Ⅱ类为ZG230-450,Ⅲ类为ZGCr13Ni。60,150--单级扬程(m)2--级数B,C--叶轮切割次数,顺序以A、B……表示。

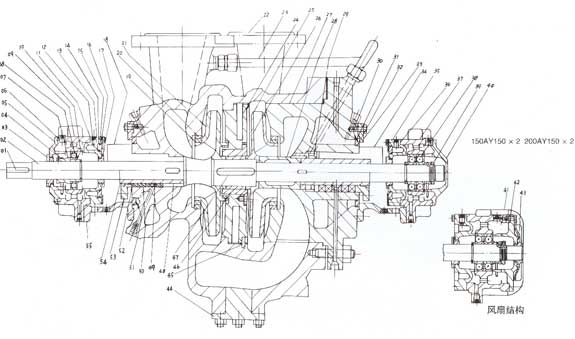

AY型油泵分为单级单吸和两级单吸悬臂式,单级吸悬臂式、单级双吸和两级双吸两支承式,两级单吸两支承式等六种,结构型式如图一至图六。
壳体径向剖分,特别适用于输送高温度以及易燃、易爆或有毒的液体。其安装方式为水平中心线支承。泵的吸入口法兰和排出口法兰均铸在泵体上,且均垂直朝上。轴承腔(填料函)和泵盖是铸成一体的,它可以装填料密封及平衡型、波纹管型、串联型机械密封。轴封腔外面铸有可供选择的水冷腔夹套,水冷腔的配备必须是特别提出要求或当输送介质为水的温度超过66℃以及碳氢化合物温度超过150℃时用。 叶轮为整体铸造,且经静平衡,泵的轴向力主要靠叶轮平衡孔来平衡。轴承体装有一套径向球轴承和一组背对背安装的推力球轴承,其轴承采用甩油环稀油润滑,轴承体外表面铸有散热片,可为空气冷却(T<120℃),还可选用风扇冷却(T=120℃-260℃)和水冷却(T=260℃-420℃)。
为了泵检修时不必拆卸吸入或排出管路就很容易地拆出叶轮、轴、轴承、轴封等零部件,AY型油泵采用柔性膜片式加长联轴器部件。
