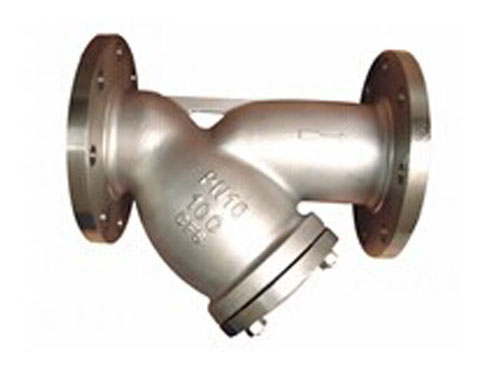

Y型过滤器

Y型过滤器

产品介绍 Y型过滤器是输送介质管道上不可缺少的一种装置。通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。具有...
0
联系我们+

产品描述

产品介绍

Y型过滤器是输送介质管道上不可缺少的一种装置。通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。具有操作简单、安装清洗方便、纳污量大等优点。

【选型基本原则】:

1、进出口通径原则:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致;

2、公称压力基数:按照过滤管路可能出现的压力上限确定过滤器的压力等级;

3、孔目数的精细选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”;

4、Y型过滤器具体材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

产品结构

产品技术参数

【主要技术参数】:

1、工作温度(℃):碳钢:-30~380℃;不锈钢:-80~450℃;

2、工作压力(MPa):0.6~5.0MPa;

3、壳体材质:A3、SS304、SS304L、SS316、SS316L、衬PP、H62等;

4、密封材质:耐油石棉橡胶、丁腈橡胶、聚四氟乙烯;

5、粗过滤滤芯材质:滤框滤网均为不锈钢;

6、过滤滤芯材质:钛合金烧结滤芯,不锈钢折叠滤芯、聚四氟折叠滤芯、聚丙烯折叠滤芯、金属纤维烧结管毡、陶瓷;

7、法兰标准:HG20592~97PN1.0当客户需用GB、SH、HGJ、JB或ANSI、JIS等标准或改变压力等级时,请在订货合同中注明;

8、制造、检测标准:执行GB150标准或客户标准。

【铸造Y型过滤器主要外形尺寸】:

公称通径DNLH1H有效过滤面积㎡
251”160801600.00343
321 1/4”180901800.00486
401 1/2”2001002400.00767
502”2201302500.0160
652 1/2”2501653500.02111
803”2851953900.03029
1004”3002304500.04063
1255”3503005200.05589
1506”3803355800.07709
2008”4804206900.11967
25010”5455008000.19155
30012”6055809500.26738
35014”66064011500.32535
40016”78070013600.40946
45018”85079014800.52837
50020”88587516500.65385
60024”1150100018500.75275

【焊接式Y型过滤器主要外形尺寸】:

公称通径DNLH1H有效过滤面积㎡
251”160801600.00343
321 1/4”180901800.00486
401 1/2”2001002400.00767
502”2201302500.0160
652 1/2”2501653500.02111
803”2851953900.03029
1004”3002304500.04063
1255”3503005200.05589
1506”3803355800.07709
2008”4804206900.11967
25010”5455008000.19155
30012”6055809500.26738
35014”66064011500.32535
40016”78070013600.40946
45018”85079014800.52837
50020”88587516500.65385
60024”1150100018500.75275

安装维护

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

4、如发现不锈钢钢丝网变形或损坏,需马上更换。

订货须知

订货时须确定以下参数:①口径; ②工作压力; ③材质;④法兰标准; ⑤介质;⑥操作压力;以便给您提供合适的产品。
